Ăn Mòn Cốt Thép Trong Bê Tông: Cơ Chế Phá Hoại Âm Thầm Và Vai Trò Của Lớp Bê Tông Bảo Vệ

Cốt thép nằm sâu trong lòng bê tông, không tiếp xúc trực tiếp với mưa nắng, vậy tại sao sau 10–15 năm rất nhiều công trình vẫn xuất hiện vết rỉ loang, nứt dọc theo thanh thép rồi bong vỡ từng mảng bê tông? Câu trả lời nằm ở một quá trình hóa học âm thầm diễn ra ngay bên trong khối bê tông — ăn mòn cốt thép — và ở một chi tiết thi công nhỏ nhưng quyết định: gối kê bê tông giữ đúng vị trí thanh thép trong suốt quá trình đổ và đầm bê tông.

1. Vì sao thép "ẩn" trong bê tông mà vẫn gỉ?

Bê tông tươi có môi trường kiềm rất mạnh, độ pH thường trong khoảng 12,5–13. Trong môi trường này, bề mặt cốt thép hình thành một lớp màng oxit sắt cực mỏng (chủ yếu γ-Fe₂O₃) bám chặt, gọi là màng thụ động (passive film). Lớp màng này ngăn oxy và nước tiếp xúc trực tiếp với kim loại, khiến thép về lý thuyết có thể "sống" hàng chục năm mà không rỉ, dù nằm trong môi trường ẩm.

Ăn mòn cốt thép chỉ thực sự bắt đầu khi màng thụ động này bị phá vỡ, thông qua hai cơ chế chính:

• Carbonat hóa (carbonation): khí CO₂ trong không khí khuếch tán dần vào bê tông, phản ứng với Ca(OH)₂ tạo thành CaCO₃, kéo pH bê tông xuống dưới ngưỡng khoảng 9 — tại mức pH này màng thụ động không còn bền vững.
• Xâm nhập ion clorua (chloride ingress): ion Cl⁻ từ môi trường biển, hơi mặn hoặc hóa chất tẩy đường thấm qua lỗ rỗng bê tông, phá vỡ màng thụ động cục bộ tại từng điểm nhỏ, gây ăn mòn rỗ (pitting) — dạng ăn mòn nguy hiểm vì tập trung tại một tiết diện hẹp.

2. Mô hình hai giai đoạn Tuutti: "thời gian ủ bệnh" và giai đoạn phát triển

Mô hình kinh điển do kỹ sư Thụy Điển Kyösti Tuutti công bố năm 1982 chia vòng đời ăn mòn cốt thép thành hai giai đoạn:

• Giai đoạn khởi đầu (initiation): CO₂ hoặc ion clorua thấm dần từ bề mặt ngoài vào tới bề mặt thép. Thời gian của giai đoạn này gần như phụ thuộc hoàn toàn vào chiều dày và chất lượng lớp bê tông bảo vệ (concrete cover) — lớp càng dày, càng đặc chắc, tác nhân xâm thực càng mất nhiều năm để "đi hết đường".
• Giai đoạn phát triển (propagation): sau khi màng thụ động vỡ tại bề mặt thép, phản ứng điện hóa ăn mòn bắt đầu và tiến triển theo thời gian, tốc độ phụ thuộc độ ẩm, nồng độ oxy và điện trở suất của bê tông xung quanh.

Điểm mấu chốt: lớp bê tông bảo vệ không ngăn ăn mòn vĩnh viễn, nó "mua thời gian" cho công trình. Đây là lý do TCVN 5574:2018 quy định chiều dày lớp bảo vệ tối thiểu theo từng loại cấu kiện và điều kiện môi trường — số liệu cụ thể đã trình bày trong bài viết chuyên sâu về lớp bê tông bảo vệ.

3. Khi màng thụ động vỡ: phản ứng điện hóa và áp lực giãn nở phá bê tông

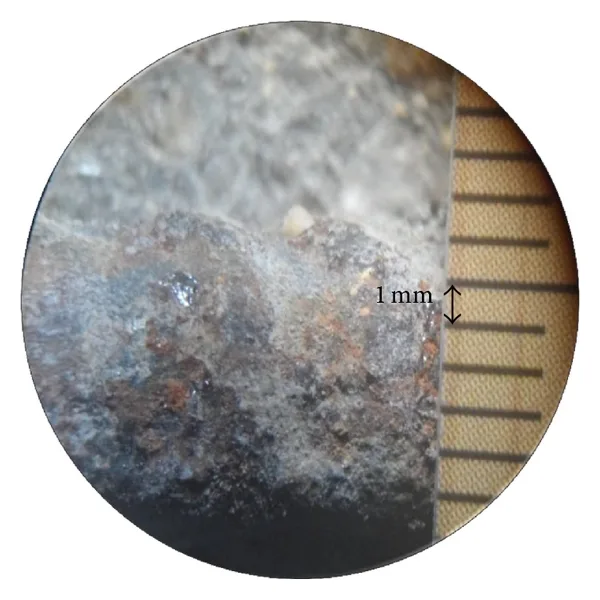

Về bản chất, ăn mòn cốt thép trong bê tông là một phản ứng điện hóa: tại vùng anode, sắt bị oxy hóa giải phóng ion Fe²⁺ vào dung dịch trong lỗ rỗng bê tông; tại vùng cathode gần đó, oxy và nước nhận điện tử. Fe²⁺ tiếp tục phản ứng với oxy và nước tạo thành các oxit/hydroxit sắt — chính là lớp gỉ màu nâu đỏ quen thuộc.

Vấn đề nằm ở thể tích: sản phẩm gỉ sắt có thể tích lớn hơn thép ban đầu khoảng 2–6 lần tùy dạng oxit hình thành. Khối gỉ giãn nở này tạo áp lực nội tại rất lớn lên bê tông xung quanh, dẫn tới chuỗi hư hỏng: nứt dọc theo thanh thép → nứt lan rộng, tạo thêm đường cho nước và tác nhân xâm thực đi vào nhanh hơn → bong tách lớp bê tông bảo vệ (spalling) → giảm tiết diện thép hữu hiệu và giảm lực dính bám thép–bê tông, ảnh hưởng trực tiếp khả năng chịu lực thiết kế của cấu kiện.

4. Lớp bảo vệ đủ dày là điều kiện cần — kê đúng vị trí mới là điều kiện đủ

Một sai lầm phổ biến là nghĩ rằng chỉ cần thiết kế đúng chiều dày lớp bê tông bảo vệ theo TCVN 5574:2018 là đủ. Trên thực tế, bản vẽ có ghi đúng con số, nhưng nếu thi công không giữ được cốt thép đúng vị trí trong suốt quá trình đổ và đầm bê tông, lớp bảo vệ thực tế tại công trình vẫn có thể sai lệch nghiêm trọng so với thiết kế.

Nguyên nhân phổ biến nhất: cốt thép bị đẩy lệch khi đổ bê tông hoặc khi đầm dùi, do điểm tựa (kê thép) không đủ ổn định — kê đá/gạch vỡ vụn dưới tải trọng thi công, kê nhựa giá rẻ biến dạng, hoặc đơn giản là thi công không kê đủ mật độ. Khi cốt thép chìm sát ván khuôn, lớp bảo vệ tại vị trí đó gần như bằng 0 — giai đoạn "ủ bệnh" trong mô hình Tuutti gần như biến mất, ăn mòn có thể khởi phát chỉ sau vài năm thay vì vài chục năm như thiết kế.

5. Gối kê bê tông HAN: giữ đúng cao độ suốt hành trình đổ và đầm bê tông

Gối kê bê tông đúc sẵn giải quyết đúng gốc rễ vấn đề trên nhờ ba đặc điểm:

• Đồng nhất vật liệu: gối kê là bê tông, cấu kiện xung quanh cũng là bê tông — không tạo mặt phân giới giữa hai vật liệu khác bản chất như kê đá, kê nhựa. Sau khi đổ, gối kê hòa hoàn toàn vào khối bê tông kết cấu.
• Mác bê tông cao, chịu tải thi công tốt: theo phiếu kết quả thử nghiệm QUATEST 3 (số KT3-01950AXD5/3, ngày 12/12/2025, phương pháp AS 1012.9-2014, mẫu trụ D100×H200), cường độ nén trung bình đạt 70,3 MPa (3 mẫu: 70,5 / 69,5 / 71,0 MPa). Với mác bê tông cao như vậy, gối kê không bị nghiền vỡ dưới tải trọng người đi lại, xe đẩy bê tông hay đầm dùi trong quá trình thi công — giữ đúng khoảng cách thiết kế từ lúc đổ tới lúc bê tông đông cứng.
• Đa dạng cao độ: 89 mã sản phẩm (dòng CSM, CSC, CSS, CSD), chiều cao từ 15mm đến 400mm, đáp ứng yêu cầu lớp bảo vệ theo TCVN 5574:2018 cho mọi cấu kiện — sàn, dầm, cột, móng, vách.

Giữ đúng lớp bê tông bảo vệ ngay từ khâu thi công là cách rẻ nhất và hiệu quả nhất để kéo dài "thời gian ủ bệnh" trong mô hình ăn mòn Tuutti, qua đó bảo vệ tuổi thọ thiết kế của toàn bộ kết cấu.
